Lý thuyết Vật lý 11 Bài 10. Ghép các nguồn điện thành bộ

Lý thuyết Vật lý 11 Bài 10. Ghép các nguồn điện thành bộ

I. Đoạn mạch chứa nguồn điện (nguồn phát điện)

Đối với đoạn mạch có chứa nguồn điện (nguồn phát), dòng điện có chiều đi ra từ cực dương và đi tới cực âm. Hiệu điện thế UAB giữa hai đầu A B của đoạn mạch, trong đó A nối với cực dương của nguồn điện: UAB = E – I(r + R).

II. Ghép các nguồn điện thành bộ

1. Bộ nguồn nối tiếp

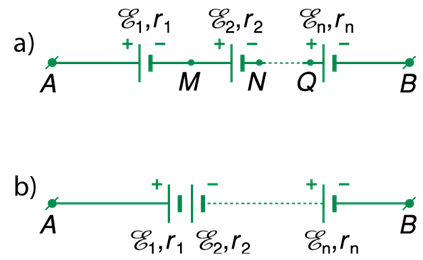

Bộ nguồn nối tiếp là bộ nguồn gồm các nguồn điện (E1, r1), (E2, r2), , …(En, rn), được ghép nối tiếp với nhau, trong đó cực âm của nguồn điện trước được nối bằng dây dẫn với cực dương của nguồn điện tiếp sau để thành một dãy liên tiếp như một trong hai sơ đồ sau:

Bạn đang xem: Lý thuyết Vật lý 11 Bài 10. Ghép các nguồn điện thành bộ

Suất điện động của bộ nguồn nối tiếp bằng tổng các suất điện động của các nguồn điện có trong bộ:
E= E1+E2+….+En .

Bài viết gần đây

Điện trở trong r của bộ nguồn nối tiếp bằng tổng các điện trở trong của các nguồn có trong bộ:
rb = r1+r2+…+rn

2. Bộ nguồn song song

Bộ nguồn song song là bộ nguồn gồm n nguồn điện giống nhau được ghép song song với nhau, trong đó nối cực dương của các nguồn vào cùng một điểm A và nối cực âm của các nguồn vào cùng điểm B như sơ đồ sau:
Lý thuyết Vật lý 11: Bài 10. Ghép các nguồn điện thành bộ | Giải bài tập Vật lý 11

Bộ nguồn song song có suất điện động và điện trở trong là: E= E và Lý thuyết Vật lý 11: Bài 10. Ghép các nguồn điện thành bộ | Giải bài tập Vật lý 11

3. Bộ nguồn hỗn hợp đối xứng

Bộ nguồn hỗn hợp đối xứng là bộ nguồn gồm n dãy ghép song song với nhau, mỗi dãy gồm m nguồn điện giống nhau ghép nối tiếp như sơ đồ:
Lý thuyết Vật lý 11: Bài 10. Ghép các nguồn điện thành bộ | Giải bài tập Vật lý 11

Bộ nguồn hỗn hợp đối xứng có suất điện động và điện trở trong là: E= mELý thuyết Vật lý 11: Bài 10. Ghép các nguồn điện thành bộ | Giải bài tập Vật lý 11

Xem thêm Giải bài tập Vật lý 11: Bài 10. Ghép các nguồn điện thành bộ
